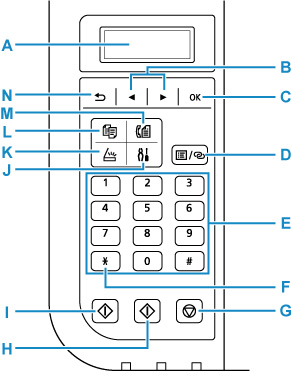

Betjeningspanel

A: LCD-skjerm (Liquid Crystal Display)

Viser meldinger, menyelementer og driftsstatus.

B: - og -knappene

Brukes til å velge en meny eller et innstillingselement. -knappen brukes også til å angi tegn.

C: Knappen OK

Fullfører valget av et meny- eller innstillingselement. Denne knappen brukes også til å korrigere feil eller løse ut dokumenter i ADF (automatisk dokumentmater).

D: Meny/Trådløs tilkobling (Menu/Wireless connect)-knapp

Viser skjermbildet Kopimeny (Copy menu), Skannemeny (Scan menu) eller FAKS-meny (Fax menu).

For å angi informasjon om trådløs ruter på skriveren direkte fra en smarttelefon eller tilsvarende enhet (uten å måtte gjøre noen prosedyrer på ruteren), holder du nede denne knappen.

E: Numeriske knapper

Brukes til å angi numeriske verdier, for eksempel antall eksemplarer, faks- og telefonnumre og tegn.

F: Tone-knapp

Bytter midlertidig til toneoppringing hvis skriveren er koblet til en pulslinje.

G: Knappen Stopp (Stop)

Avbryter en utskrifts-, kopierings-, skanne-, faksoverførings- eller faksmottaksjobb.

H: Knappen Farge (Color)

Starter kopiering, skanning, faksing osv. i farger.

I: Knappen Svart (Black)

Starter kopiering, skanning, faksing osv. i svart/hvitt.

J: Oppsett (Setup)-knappen

Viser skjermbildet Oppsettmeny (Setup menu). Ved hjelp av denne menyen kan du utføre vedlikehold av skriveren eller endre skriverinnstillingene.

K: Knappen SKANN (SCAN)

Setter skriveren i skannemodus.

L: KOPIER (COPY)-knapp

Setter skriveren i kopimodus.

M: FAKS (FAX)-knapp

Setter skriveren i faksmodus.

N: Knappen Tilbake (Back)

LCD-skjermen går tilbake til forrige skjermbilde.
